河北院- 趙天佑

新冠疫情不斷反復，核酸檢測作為阻斷疫情傳播的主要手段，越來越成熟，越來越頻繁。檢測新型冠狀病毒特異序列的方法最常見的是熒光定量PCR（聚合酶鏈式反應），一般是在PCR實驗室內進行的。

PCR實驗室又叫基因擴增實驗室，除檢測新冠病毒外，還可以對HIV、乙肝、丙肝等感染性疾病及癌癥、遺傳病進行診斷。標準PCR實驗室包括4個分區：試劑存儲和準備區、標本制備區、擴增區、擴增產物分析區；擴增區與分析區也可合并為一，設置三個分區即可。

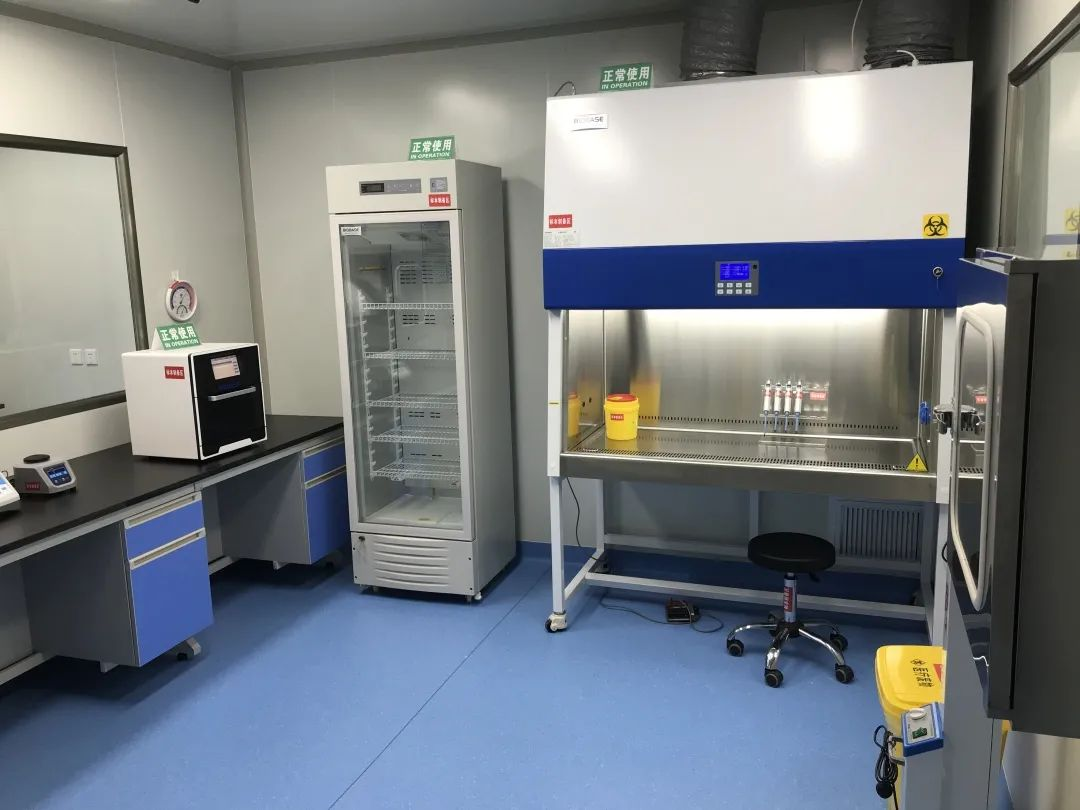

PCR實驗室標本制備區實景圖

核酸檢測陽性作為新型冠狀病毒感染的確診標準，其檢測結果的準確性尤為重要。PCR檢測的核心是避免污染，微量的污染就會造成假陽性的檢測結果。組合型PCR實驗室設計的核心問題就是避免交叉污染，保證各區域的壓力梯度成為解決問題的關鍵。空氣流向按照試劑儲存和準備區→標本制備區→擴增區→擴增產物分析區進行，防止擴增產物順空氣氣流進入擴增前的區域。壓力梯度按照從試劑儲存和準備區→標本制備區→擴增區→擴增產物分析區方向空氣壓力遞減的方式進行。

景縣人民醫院為全面提升縣級醫院救治能力，新建了一棟感染樓，主要收治腸道、結核及新冠病人，在一層配建了一個PCR實驗室。在設計過程中，為避免交叉污染，采用全送全排的直流空調系統，嚴格控制送排風的比例，保證各實驗區域的壓力梯度。全新風直流式空調系統經粗效、中效、亞高效三級過濾單元，通過雙層百葉送入室內，采用上頂送下側排的氣流組織，使室內氣流停滯的空間降到最小程度。排風則引至屋頂排放，排風箱設置初效+中效+高效過濾器，室外排風口高于建筑屋面2米以上。標本制備區的全排型生物柜設置一臺專用排風機。新風機組采用變頻機組，與排風機連鎖控制。

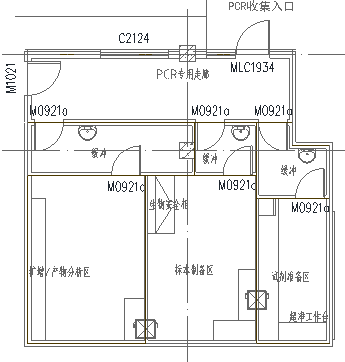

PCR實驗室分區平面圖

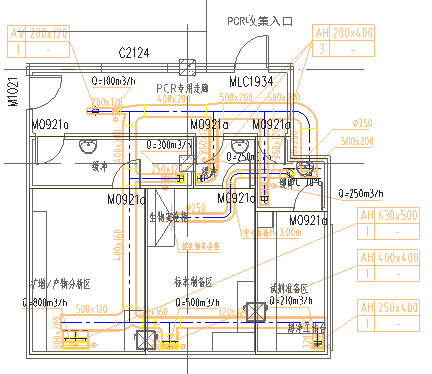

PCR實驗室新風管道平面圖

PCR實驗室排風管道平面圖

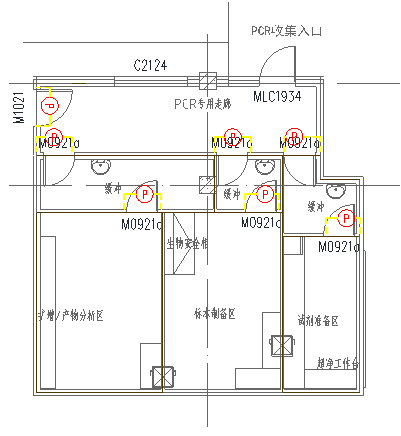

PCR實驗室微壓差計平面圖

以上是本次PCR實驗室設計思路及相應送排風系統平面圖，項目圖紙在審圖環節得到審圖老師的肯定，我們會再接再厲設計更多作品，為抗擊疫情貢獻自己的力量。
